Leitungssatz für Innenraum Einzelteile Befestigungsteile
|
|
Leitungssatz für Innenraum Einzelteile Befestigungsteile
|
|
|
|
|
|
|
|
|
Leitungssatz für Innenraum * Die Teilenummer * ist manuell * mit Angabe * der Fahrzeug- * Identifizierungsnummer * zu bestellen
|
|
Leitungssatz für Innenraum * Die Teilenummer * ist manuell * mit Angabe * der Fahrzeug- * Identifizierungsnummer * zu bestellen
|
|
|
|
|
|
|
- |
|
*Im Gewährleistungsfall ist *die Meldepflicht bei der *zuständigen Produktbetreu- *ung einzuhalten
|
|
*Im Gewährleistungsfall ist *die Meldepflicht bei der *zuständigen Produktbetreu- *ung einzuhalten
|
|
|
|
|
|
|
1 |
82B 971 139
|
qty: 1
Leitungssatz für Innenraum D >> - 23.11.2020
|
82B 971 139
|
Leitungssatz für Innenraum D >> - 23.11.2020
|
Llkg |
1 |
|
|
|
|
1 |
82B 971 139 A
|
qty: 1
Leitungssatz für Innenraum D - 23.11.2020>>
|
82B 971 139 A
|
Leitungssatz für Innenraum D - 23.11.2020>>
|
Llkg |
1 |
|
|
|
|
1 |
82C 971 139
|
qty: 1
Leitungssatz für Innenraum D >> - 23.11.2020
|
82C 971 139
|
Leitungssatz für Innenraum D >> - 23.11.2020
|
Rlkg |
1 |
|
|
|
|
1 |
82C 971 139 A
|
qty: 1
Leitungssatz für Innenraum D - 23.11.2020>>
|
82C 971 139 A
|
Leitungssatz für Innenraum D - 23.11.2020>>
|
Rlkg |
1 |
|
|
|
|
|
|
Einzelteile
|
|
Einzelteile
|
|
|
|
|
|
|
- |
|
* Wellrohre, Abzweigstücke, * Clip's, Halter, Tüllen, * Kabelbinder, Isolier- * schlauch, elek. Leitungen, * Einzelleitungen und Ab- * dichtungen siehe Sonder- * katalog: ELEKTRISCHE * VERBINDUNGSELEMENTE
|
|
* Wellrohre, Abzweigstücke, * Clip's, Halter, Tüllen, * Kabelbinder, Isolier- * schlauch, elek. Leitungen, * Einzelleitungen und Ab- * dichtungen siehe Sonder- * katalog: ELEKTRISCHE * VERBINDUNGSELEMENTE
|
|
|
|
|
|
|
- |
|
Die Ermittlung des Stecker- gehäuses erfolgt in der Einzelposition des Bauteiles beachte OT-Merkblatt:
|
|
Die Ermittlung des Stecker- gehäuses erfolgt in der Einzelposition des Bauteiles beachte OT-Merkblatt:
|
(9-87) |
|
|
|
|
|
- |
|
Adapterantennenleitung siehe Bildtafel von: bis: beachte OT-Merkblatt:
|
|
Adapterantennenleitung siehe Bildtafel von: bis: beachte OT-Merkblatt:
|
'HF' 971-804 971-806 (0-413) |
|
|
|
|
|
- |
|
Datenadapterleitung siehe Bildtafel: beachte OT-Merkblatt:
|
|
Datenadapterleitung siehe Bildtafel: beachte OT-Merkblatt:
|
'HSD' 971-808 (0-412) |
|
|
|
|
|
- |
|
Zentralabsicherung Batterie siehe Bildtafel:
|
|
Zentralabsicherung Batterie siehe Bildtafel:
|
915-100 |
|
|
|
|
|
- |
|
Leitungssatz für Drehzahl- fühler siehe Bildtafel:
|
|
Leitungssatz für Drehzahl- fühler siehe Bildtafel:
|
927-100 |
|
|
|
|
|
- |
|
Sicherungsträger siehe Bildtafel:
|
|
Sicherungsträger siehe Bildtafel:
|
Innenraum
937-000 |
|
|
|
|
|
- |
|
Zentralelektrik für Motor- raum siehe Bildtafel:
|
|
Zentralelektrik für Motor- raum siehe Bildtafel:
|
937-200 |
|
|
|
|
|
- |
|
Hauptsicherungsdose siehe Bildtafel:
|
|
Hauptsicherungsdose siehe Bildtafel:
|
Motorraum
937-300 |
|
|
|
|
|
- |
|
Verwendungsübersicht Sicherungsträger Relaisträger Tüllen siehe Bildtafel:
|
|
Verwendungsübersicht Sicherungsträger Relaisträger Tüllen siehe Bildtafel:
|
Innenraum
971-810 |
|
|
|
|
|
- |
|
Verwendungsübersicht Kupplungsstation-Steckgehäuse siehe Bildtafel:
|
|
Verwendungsübersicht Kupplungsstation-Steckgehäuse siehe Bildtafel:
|
Innenraum
971-820 |
|
|
|
|
|
|
|
Befestigungsteile
|
|
Befestigungsteile
|
|
|
|
|
|
|
3 |
2Q0 971 615 B
|
qty: 1, , 1
Kabelführung Getriebelager bei Bedarf mitverwenden:
|
2Q0 971 615 B
|
Kabelführung Getriebelager bei Bedarf mitverwenden:
|
Motorraum
links
2Q0 971 879 |
1, , 1 |
|
|
|
|
4 |
2Q0 971 879
|
qty: 1
Abdeckung für Kabelführung
|
2Q0 971 879
|
Abdeckung für Kabelführung
|
|
1 |
|
|
|
|
5 |
2Q1 971 615 A
|
qty: 1, , 1
Kabelführung Wasserkasten bei Bedarf mitverwenden:
|
2Q1 971 615 A
|
Kabelführung Wasserkasten bei Bedarf mitverwenden:
|
links Llkg
2Q1 971 879 |
1, , 1 |
|
|
|
|
5 |
2Q2 971 615 A
|
qty: 1
Kabelführung Wasserkasten
|
2Q2 971 615 A
|
Kabelführung Wasserkasten
|
links Rlkg |
1 |
|
|
|
|
6 |
2Q1 971 879
|
qty: 1
Abdeckung für Kabelführung
|
2Q1 971 879
|
Abdeckung für Kabelführung
|
links Llkg |
1 |
|
|
|
|
7 |
2Q0 971 615 Q
|
qty: 1
Kabelführung Wasserkasten
|
2Q0 971 615 Q
|
Kabelführung Wasserkasten
|
Llkg und Rlkg rechts |
1 |
|
|
|
|
8 |
2Q1 941 395
|
qty: 1
Halter für Steuergerät
|
2Q1 941 395
|
Halter für Steuergerät
|
Llkg
BCM |
1 |
|
|
|
|
8 |
2Q2 941 395 B
|
qty: 1
Halter für Steuergerät
|
2Q2 941 395 B
|
Halter für Steuergerät
|
Rlkg
BCM |
1 |
|
|
|
|
9 |
2Q1 971 815
|
qty: 1
Kabelhalter Klimaanlage
|
2Q1 971 815
|
Kabelhalter Klimaanlage
|
Llkg |
1 |
|
|
|
|
9 |
2Q2 971 815
|
qty: 1
Kabelhalter Klimaanlage
|
2Q2 971 815
|
Kabelhalter Klimaanlage
|
Rlkg |
1 |
|
|
|
|
10 |
2Q0 971 615
|
qty: 1
Kabelführung Lenksäule
|
2Q0 971 615
|
Kabelführung Lenksäule
|
|
1 |
|
|
|
|
11 |
5Q0 971 845
|
qty: 1
Halter Aufnahme für Diagnosestecker
|
5Q0 971 845
|
Halter Aufnahme für Diagnosestecker
|
|
1 |
|
|
|
|
12 |
2Q0 971 615 C
|
qty: 1
Kabelführung Vorderachse D >> - 02.09.2019
|
2Q0 971 615 C
|
Kabelführung Vorderachse D >> - 02.09.2019
|
'WIV-SENSOR' |
1 |
|
|
|
|
12 |
2Q0 971 615 A B
|
qty: 1
Kabelführung Vorderachse D - 02.09.2019>>
|
2Q0 971 615 A B
|
Kabelführung Vorderachse D - 02.09.2019>>
|
'WIV-SENSOR' |
1 |
|
|
|
|
13 |
2Q0 971 615 A
|
qty: 1
Kabelführung Längsträger
|
2Q0 971 615 A
|
Kabelführung Längsträger
|
links |
1 |
|
|
|
|
13 |
5Q0 971 783
|
qty: 1, , 1
Abdeckkappe Flachkontaktgehäuse bei Bedarf mitverwenden:
|
5Q0 971 783
|
Abdeckkappe Flachkontaktgehäuse bei Bedarf mitverwenden:
|
schwarz
1K0 906 234 |
1, , 1 |
|
|
|
|
14 |
5Q0 971 848
|
qty: 1
Kabelhalter
|
5Q0 971 848
|
Kabelhalter
|
2 fach Motorraum |
1 |
|
|
|
|
15 |
5Q0 937 546
|
qty: 2
Halter für Steckgehäuse Sitze vorne
|
5Q0 937 546
|
Halter für Steckgehäuse Sitze vorne
|
6 fach links u.rechts |
2 |
|
|
|
|
16 |
2Q0 971 804
|
qty: 1, , 2
Halter für Steckgehäuse bei Bedarf mitverwenden:
4-Zylinder+ Ottomotor
|
2Q0 971 804
|
Halter für Steckgehäuse bei Bedarf mitverwenden:
|
5Q0 906 407 |
1, , 2 |
4-Zylinder+ Ottomotor |
|
|
|
17 |
5Q0 906 407
|
qty: 2
Clip
|
5Q0 906 407
|
Clip
|
5X25 |
2 |
|
|
|
|
25 |
5K0 971 897
|
qty: 1
Schlauchhalter Leitungssatz f. Stossdämpfer
|
5K0 971 897
|
Schlauchhalter Leitungssatz f. Stossdämpfer
|
links hinten |
1 |
|
|
|
|
26 |
5G0 971 260
|
qty: X
Verdrehsicherung Masseleitung für Leitungsquerschnitt:
|
5G0 971 260
|
Verdrehsicherung Masseleitung für Leitungsquerschnitt:
|
grau
6/4/2, 5 |
X |
|
|
|
|
27 |
3C0 971 260 C
|
qty: X
Verdrehsicherung Masseleitung
|
3C0 971 260 C
|
Verdrehsicherung Masseleitung
|
natur |
X |
|
|
|
|
28 |
1P0 971 848 B
|
qty: 1
Kabelhalter für Bohrung/Materialstärke:
|
1P0 971 848 B
|
Kabelhalter für Bohrung/Materialstärke:
|
schwarz
6, 5/0, 8-4, 5 |
1 |
|
|
|
|
28 |
N10 697 201
|
qty: 1
Kabelbinder
|
N10 697 201
|
Kabelbinder
|
schwarz
4, 6X238 |
1 |
|
|
|
|
29 |
WHT 000 001 A B
|
qty: 1
Spreizmutter für Blechstärke: Masseleitung
|
WHT 000 001 A B
|
Spreizmutter für Blechstärke: Masseleitung
|
21, 5X14, 9X9, 5
0, 7MM Heckklappe |
1 |
|

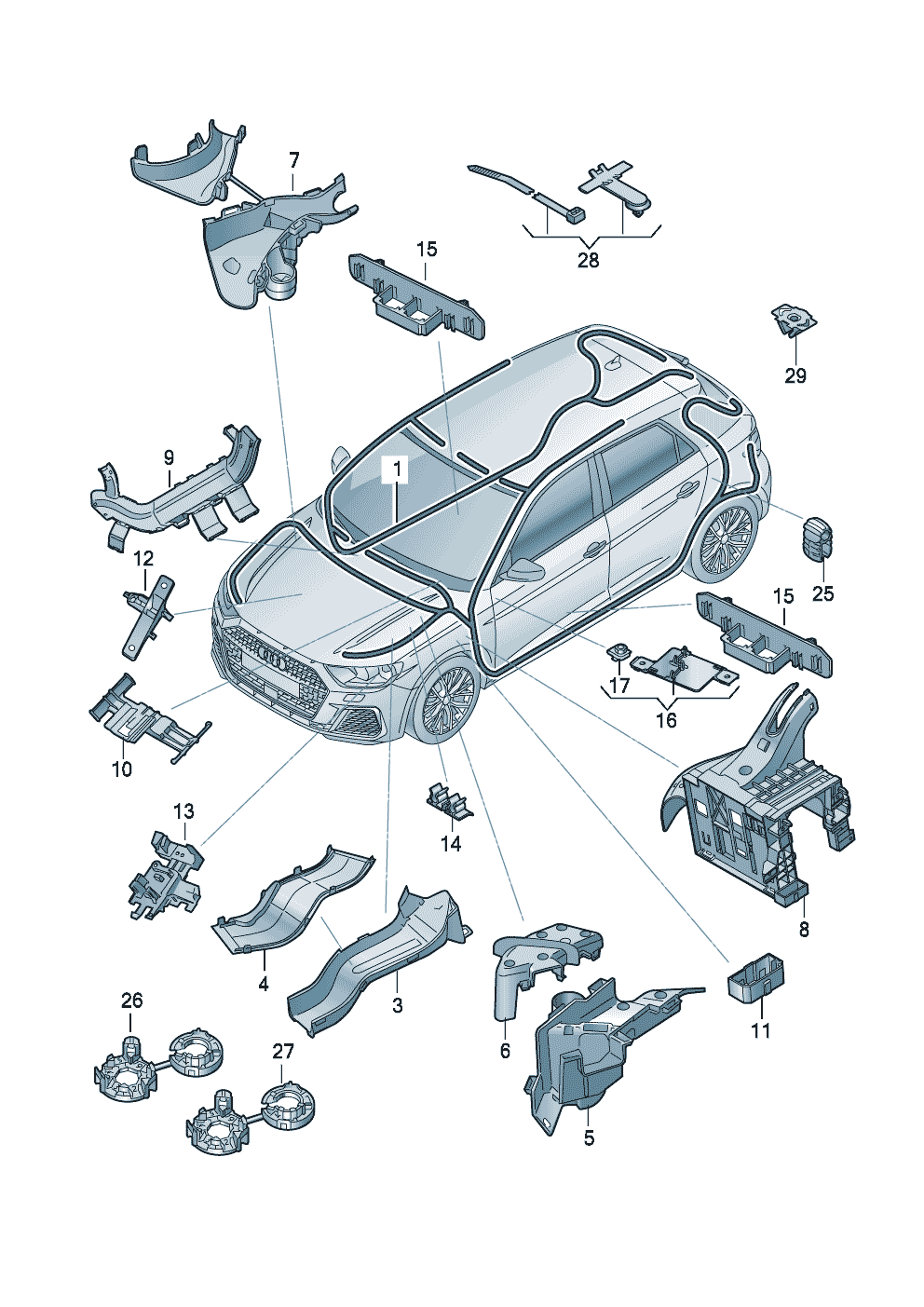

![Leitungssatz für Innenraum * Die Teilenummer * ist manuell * mit Angabe * der Fahrzeug- * Identifizierungsnummer * zu bestellen für Audi A1(A1) Deutschland 2025 [EUROPA]](https://img.7zap.com/images/oem/vag2410/AU/Bilder_zgd/592/592971800.png "Leitungssatz für Innenraum * Die Teilenummer * ist manuell * mit Angabe * der Fahrzeug- * Identifizierungsnummer * zu bestellen für Audi A1(A1) Deutschland 2025 [EUROPA]")
